import win.ui;
import gdip;
/*DSG{{*/

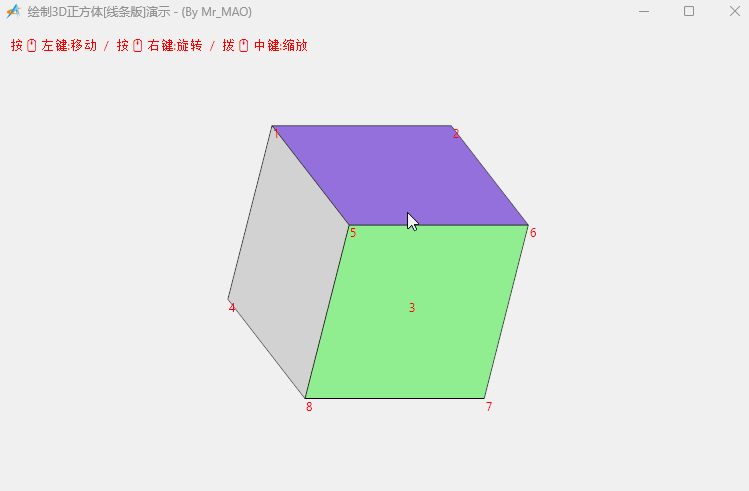

var winform = win.form(text="绘制3D正方体[线条版]演示 - (By Mr_MAO) ";right=759;bottom=469)
winform.add(
plus={cls="plus";left=0;top=0;right=760;bottom=470;db=1;dl=1;dr=1;dt=1;notify=1;z=1}
);
/*}}*/

// 定义 3D 顶点 (x, y, z)
var vertices = {
    {-1, -1, -1}; {1, -1, -1}; {1, 1, -1}; {-1, 1, -1};
    {-1, -1, 1}; {1, -1, 1}; {1, 1, 1}; {-1, 1, 1}
};

// 定义 12 条边
var edges = {
    {1, 2}; {2, 3}; {3, 4}; {4, 1}; // 底面
    {5, 6}; {6, 7}; {7, 8}; {8, 5}; // 顶面
    {1, 5}; {2, 6}; {3, 7}; {4, 8}  // 侧边
};

// 定义 6 个面
var faces = {
	{1,2,3,4},{5,6,7,8},{1,2,6,5},{2,3,7,6},{3,4,8,7},{4,1,5,8}
};
// 定义 6 个面的颜色
var facecolors = {
	0xFFF0E68C,0xFF90EE90,0xFF9370DB,0xFFFF6347,0xFF4169E1,0xFFD3D3D3
};


// 状态变量
var cubeState = {
    angleX = 0.5;
    angleY =0.5;
    scale = 100;
    offsetX = 380;
    offsetY = 235;
}

// 旋转计算
var rotate = function(v, ax, ay) {
    var x, y, z = v[1], v[2], v[3];
    // 绕 X 轴旋转
    var y1 = y * ..math.cos(ax) - z * ..math.sin(ax);
    var z1 = y * ..math.sin(ax) + z * ..math.cos(ax);
    // 绕 Y 轴旋转
    var x2 = x * ..math.cos(ay) + z1 * ..math.sin(ay);
    var z2 = -x * ..math.sin(ay) + z1 * ..math.cos(ay);
    return x2, y1, z2;
}

// 绘图回调
winform.plus.onDrawForegroundEnd = function(graphics, rc){
    var rgbForm = ::GetSysColor(0x4/*_COLOR_MENU*/);
    // rgb → argb
    var argbForm = ( (rgbForm  & 0xFF) << 16 ) | (rgbForm & 0xFF00) |  (rgbForm>> 16 & 0xFF) | 0xFF000000;
    graphics.clear( argbForm );

    //自适应显示器的分辨率
    var scaleX, scaleY = winform.getScale();
    graphics.scale(scaleX, scaleY);

    // 计算坐标
    var projected,maxz,maxp = {},0,0;
    for(i=1;#vertices){
        var v = vertices[i];
        var x, y, z = rotate(v, cubeState.angleX, cubeState.angleY);
        ..table.push(projected, {
            x = x * cubeState.scale + cubeState.offsetX;
            y = y * cubeState.scale + cubeState.offsetY;
        });
        if z>maxz {
        	maxz = z;
        	maxp = i;
        }
    }

    //绘制面
    var pen = gdip.pen(0xFF000000,1);
    for(i=1;#faces;1){
        if ..table.find(faces[i],maxp){
            var brush = ..gdip.solidBrush(facecolors[i])
    		graphics.fillPolygon(brush,
    								[projected[faces[i][1]].x,
    								projected[faces[i][1]].y,
    								projected[faces[i][2]].x,
    								projected[faces[i][2]].y,
    								projected[faces[i][3]].x,
    								projected[faces[i][3]].y,
    								projected[faces[i][4]].x,
    								projected[faces[i][4]].y]
    		)
    		graphics.drawPolygon(pen,
    								[projected[faces[i][1]].x,
    								projected[faces[i][1]].y,
    								projected[faces[i][2]].x,
    								projected[faces[i][2]].y,
    								projected[faces[i][3]].x,
    								projected[faces[i][3]].y,
    								projected[faces[i][4]].x,
    								projected[faces[i][4]].y])
    		brush.delete()
        }
    }
    pen.delete();

	// 绘制文本
    var fontFamily = gdip.family("Segoe UI Emoji");
    var font = fontFamily.createFont(12, 0/*_FontStyleRegular*/);
    var strformat = gdip.stringformat();
    var brushText = gdip.solidBrush(0xFFFF0000);
    graphics.drawString(
        "按🖱左键:移动  /  按🖱右键:旋转  /  拨🖱中键:缩放",
        font,
        ::RECTF(10, 10, 400, 50),
        strformat,
        brushText
    );
    //绘制节点序号
   for(i=1;#projected){
        graphics.drawString(i++"",
        				font,
        				::RECTF(projected[i].x,projected[i].y, 50, 50),
        				strformat,
        				brushText
        )
    }
    font.delete(); brushText.delete(); strformat.delete(); fontFamily.delete();
}

// 鼠标交互逻辑
var mousePos = {x=0; y=0};
var isDragging = false;
var isRotating = false;

// 处理鼠标事件
winform.plus.wndproc = function(hwnd,message,wParam,lParam){
    select( message ) {
        case 0x201/*_WM_LBUTTONDOWN*/{
            var x, y = win.getMessagePos(lParam);
            mousePos.x, mousePos.y = x, y;

            isDragging = true;
            winform.plus.capture = true;
        }
        case 0x204/*_WM_RBUTTONDOWN*/, 0x207/*_WM_MBUTTONDOWN*/{
            isRotating = true;
            winform.plus.capture = true;
        }
        case 0x20A/*_WM_MOUSEWHEEL*/{
            var delta = wParam >> 16;
            cubeState.scale = cubeState.scale + (delta / 120) * 10;
            if(cubeState.scale < 10) cubeState.scale = 10;
            winform.plus.redraw();
        }
        case 0x202/*_WM_LBUTTONUP*/,0x205/*_WM_RBUTTONUP*/,0x208/*_WM_MBUTTONUP*/{
            isDragging = false;  isRotating = false;
            winform.plus.capture = false;
        }
    }
}

winform.plus.onMouseMove = function(wParam,lParam){
    var x, y = win.getMessagePos(lParam);
    var dx = x - mousePos.x;
    var dy = y - mousePos.y;

    if(isDragging){
        cubeState.offsetX = cubeState.offsetX + dx;
        cubeState.offsetY = cubeState.offsetY + dy;
        winform.plus.redraw();
    }
    elseif(isRotating){
        cubeState.angleY = cubeState.angleY + dx * 0.01;
        cubeState.angleX = cubeState.angleX + dy * 0.01;
        winform.plus.redraw();
    }

    mousePos.x = x;
    mousePos.y = y;
}

winform.show();
win.loopMessage();

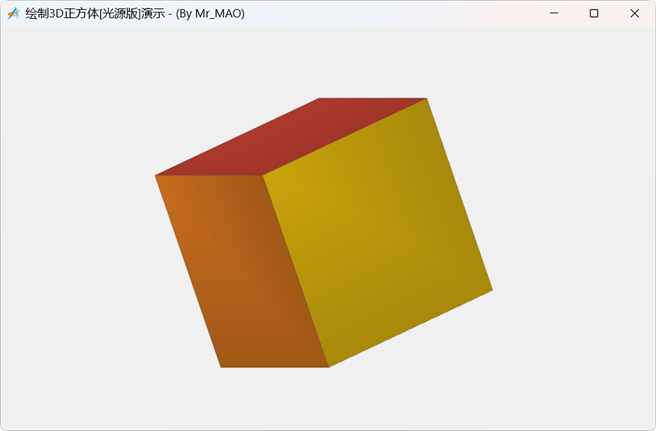

加上光照投影渐变，让这个正方体立体感更逼真一点！！

import win.ui;
import gdip;
/*DSG{{*/
var winform = win.form(text="绘制3D正方体[光源版]演示 - (By Mr_MAO)";right=757;bottom=467)
winform.add(
plus={cls="plus";left=0;top=0;right=760;bottom=470;db=1;dl=1;dr=1;dt=1;notify=1;z=1}
);
/*}}*/

// 定义 3D 顶点
var vertices = {
    {-1, -1, -1}; {1, -1, -1}; {1, 1, -1}; {-1, 1, -1};
    {-1, -1, 1}; {1, -1, 1}; {1, 1, 1}; {-1, 1, 1}
};

// 定义面,增加 normal（法向量）字段
var faces = {
    { indices = {1, 2, 3, 4}; normal = {0, 0, -1}; color = 0xFFE74C3C }; // 后
    { indices = {5, 6, 7, 8}; normal = {0, 0, 1};  color = 0xFF3498DB }; // 前
    { indices = {1, 5, 8, 4}; normal = {-1, 0, 0}; color = 0xFF2ECC71 }; // 左
    { indices = {2, 6, 7, 3}; normal = {1, 0, 0};  color = 0xFFF1C40F }; // 右
    { indices = {4, 3, 7, 8}; normal = {0, 1, 0};  color = 0xFF9B59B6 }; // 顶
    { indices = {1, 2, 6, 5}; normal = {0, -1, 0}; color = 0xFFE67E22 }; // 底
};

// 状态
var cubeState = {
    angleX = 0.5;
    angleY = 0.5;
    scale = 120;
    offsetX = 380;
    offsetY = 235;
    lightDir = {x=-1; y=-1; z=1}; // 定义光源方向
}

// 旋转向量函数
var rotateVec = function(v, ax, ay) {
    var x, y, z = v[1], v[2], v[3];
    var y1 = y * ..math.cos(ax) - z * ..math.sin(ax);
    var z1 = y * ..math.sin(ax) + z * ..math.cos(ax);
    var x2 = x * ..math.cos(ay) + z1 * ..math.sin(ay);
    var z2 = -x * ..math.sin(ay) + z1 * ..math.cos(ay);
    return {x=x2; y=y1; z=z2};
}

// 辅助函数：颜色亮度调整 (ARGB)
var adjustColor = function(color, factor) {
    var a = (color >> 24) & 0xFF;
    var r = ..math.floor(((color >> 16) & 0xFF) * factor);
    var g = ..math.floor(((color >> 8) & 0xFF) * factor);
    var b = ..math.floor((color & 0xFF) * factor);
    return (a << 24) | (r << 16) | (g << 8) | b;
}

var rgbForm = ::GetSysColor(0x4/*_COLOR_MENU*/);
// rgb → argb
var argbForm = ( (rgbForm  & 0xFF) << 16 ) | (rgbForm & 0xFF00) |  (rgbForm>> 16 & 0xFF) | 0xFF000000;

winform.plus.onDrawForegroundEnd = function(graphics, rc){
    graphics.clear( argbForm );

    graphics.smoothingMode = 4/*_SmoothingModeAntiAlias*/;

    //自适应显示器的分辨率
    var scaleX, scaleY = winform.getScale();
    graphics.scale(scaleX, scaleY);

    // 计算旋转后的顶点
    var rotatedVertices = {};
    for(i=1;#vertices){
        ..table.push(rotatedVertices, rotateVec(vertices[i], cubeState.angleX, cubeState.angleY));
    }

    // 准备绘制的面数据并排序
    var sortedFaces = {};
    for(i=1;#faces){
        var f = faces[i];
        var avgZ = 0;
        for(j=1;4) avgZ = avgZ + rotatedVertices[f.indices[j]].z;

        // 计算旋转后的法向量
        var rotatedNormal = rotateVec(f.normal, cubeState.angleX, cubeState.angleY);

        // 计算光照强度（利用法向量与光源方向的点积）
        // 点积公式：x1*x2 + y1*y2 + z1*z2
        var dot = (rotatedNormal.x * cubeState.lightDir.x)
                + (rotatedNormal.y * cubeState.lightDir.y)
                + (rotatedNormal.z * cubeState.lightDir.z);

        // 归一化处理强度
        var intensity = ..math.max(0.8, ..math.min(1.0, (dot + 1.5) / 1.5));

        ..table.push(sortedFaces, {
            indices = f.indices;
            color = f.color;
            z = avgZ / 4;
            intensity = intensity;
        });
    }

    ..table.sort(sortedFaces, function(next){ return owner.z < next.z; });

    // 绘制面
    for(i=1;#sortedFaces){
        var f = sortedFaces[i];
        var path = gdip.path();
        var points = {};
        var centerX, centerY = 0, 0;

        for(j=1;4){
            var rv = rotatedVertices[f.indices[j]];
            var px = rv.x * cubeState.scale + cubeState.offsetX;
            var py = rv.y * cubeState.scale + cubeState.offsetY;
            ..table.push(points,px, py);
            centerX = centerX + px;
            centerY = centerY + py;
        }
        centerX = centerX / 4;
        centerY = centerY / 4;

        path.startFigure();
        path.addPolyline(points);
        path.closeFigure();

        // 创建路径渐变画刷实现“投影渐变”
        var brush = gdip.pathGradientBrush(path);
        if(brush){ // 判空保护
            brush.setCenterColor( adjustColor(f.color, f.intensity) );
            brush.setSurroundColors({ adjustColor(f.color, f.intensity * 0.7) });
            brush.setCenterPoint(x = centerX, y = centerY);
            graphics.fillPath(brush, path);
            brush.delete();
        }
        path.delete();

        var pen = gdip.pen(0x30000000, 1);
        graphics.drawPolygon(pen, points);
        pen.delete();
    }
}

// 鼠标逻辑
var mousePos = {x=0; y=0};
var isDragging, isRotating = false, false;

winform.plus.wndproc = function(hwnd,message,wParam,lParam){
    select( message ) {
        case 0x201/*_WM_LBUTTONDOWN*/{
            var x, y = win.getMessagePos(lParam);
            mousePos.x = x;
            mousePos.y = y;
            isDragging = true;
            winform.plus.capture = true;
        }
        case 0x204/*_WM_RBUTTONDOWN*/, 0x207/*_WM_MBUTTONDOWN*/{
            isRotating = true;
            winform.plus.capture = true;
        }
        case 0x20A/*_WM_MOUSEWHEEL*/{
            var delta = wParam >> 16;
            cubeState.scale = cubeState.scale + (delta / 120) * 10;
            if(cubeState.scale < 10) cubeState.scale = 10;
            winform.plus.redraw();
        }
        case 0x202/*_WM_LBUTTONUP*/,0x205/*_WM_RBUTTONUP*/,0x208/*_WM_MBUTTONUP*/{
            isDragging = false; isRotating = false;
            winform.plus.capture = false;
        }
    }
}

winform.plus.onMouseMove = function(wParam,lParam){
    var x, y = win.getMessagePos(lParam);
    if(isDragging){
        cubeState.offsetX = cubeState.offsetX + (x - mousePos.x);
        cubeState.offsetY = cubeState.offsetY + (y - mousePos.y);
        winform.plus.redraw();
    }
    elseif(isRotating){
        cubeState.angleY = cubeState.angleY + (x - mousePos.x) * 0.01;
        cubeState.angleX = cubeState.angleX + (y - mousePos.y) * 0.01;
        winform.plus.redraw();
    }
    mousePos.x, mousePos.y = x, y;
}

winform.show();
win.loopMessage();

Mr_MAO 加上光照投影渐变，让这个正方体立体感更逼真一点！！import win.ui; import gdip; /*DSG{{*/ var win ...

搞得这么专业，看不懂了

*** 都【2026】年了，这不就是有手就能实现的事情吗？！ 😀😀😀

代码呢???

Mr_MAO *** 都【2026】年了，这不就是有手就能实现的事情吗？！ 😀😀😀

牛 大佬厉害

Mr_MAO *** 都【2026】年了，这不就是有手就能实现的事情吗？！ 😀😀😀

搁10年前，会点常见图形算法的程序员年薪一般都不低于20W。但是来到2026年，真的没必要钻研算法了，撸代码的事慢慢不需要人干了~~

import win.ui;
import gdip;
/*DSG{{*/
var winform = win.form(text="滚动的3D球体 (By:Mr_MAO)";right=759;bottom=469)
winform.add(
plus={cls="plus";left=0;top=0;right=760;bottom=470;db=1;dl=1;dr=1;dt=1;notify=1;z=1}
);
/*}}*/

winform.show();

// ==========================================
// 1. 生成球体数据
// ==========================================
var vertices = {};
var faces = {};
var facecolors = {};

var sphereRadius = 1.8;
var latBands = 15;
var lonBands = 20;

for(lat=0; latBands; 1){
    var theta = lat * ..math.pi / latBands;
    var sinTheta = ..math.sin(theta);
    var cosTheta = ..math.cos(theta);
    for(lon=0; lonBands; 1){
        var phi = lon * 2 * ..math.pi / lonBands;
        var x = ..math.cos(phi) * sinTheta;
        var y = cosTheta;
        var z = ..math.sin(phi) * sinTheta;
        ..table.push(vertices, {x * sphereRadius, y * sphereRadius, z * sphereRadius});
    }
}

var colors = {0xFFF0E68C, 0xFF90EE90, 0xFF9370DB, 0xFFFF6347, 0xFF4169E1, 0xFFFFA500, 0xFF20B2AA};
for(lat=0; latBands-1; 1){
    for(lon=0; lonBands-1; 1){
        var first = (lat * (lonBands + 1)) + lon + 1;
        var second = first + lonBands + 1;
        ..table.push(faces, {first, second, second + 1, first + 1});
        var colorIdx = (lat + lon) % #colors + 1;
        ..table.push(facecolors, colors[colorIdx]);
    }
}

// ==========================================
// 2. 运动状态与逻辑
// ==========================================
var objState = {
    fixedAngleX = 0.6; // 固定倾斜，
    fixedAngleY = 0.6; // 固定倾斜
    angleZ = 0;        // 滚动的动画轴：绕Z轴旋转
    scale = 60;
    offsetX = 0;
    offsetY = 0;
}

// 核心旋转函数：先做固定的3D倾斜，再做绕Z轴的滚动旋转
var rotate = function(v, ax, ay, az) {
    var x, y, z = v[1], v[2], v[3];

    // 1. 绕 X 轴旋转 (ax)
    var y1 = y * ..math.cos(ax) - z * ..math.sin(ax);
    var z1 = y * ..math.sin(ax) + z * ..math.cos(ax);

    // 2. 绕 Y 轴旋转 (ay)
    var x1 = x * ..math.cos(ay) + z1 * ..math.sin(ay);
    var z2 = -x * ..math.sin(ay) + z1 * ..math.cos(ay);

    // 3. 绕 Z 轴旋转 (az) - 这是球滚动的轴（垂直于屏幕）
    var x2 = x1 * ..math.cos(az) - y1 * ..math.sin(az);
    var y2 = x1 * ..math.sin(az) + y1 * ..math.cos(az);

    return x2, y2, z2;
}

// 运动控制
var step = 5;
var rotateSpeed = 0.08;
var moveDir = 0; // 0:下边(右->左), 1:左边(下->上), 2:上边(左->右), 3:右边(上->下)

// 初始化位置：右下角
var r = objState.scale * sphereRadius;
objState.offsetX = winform.plus.width - r;
objState.offsetY = winform.plus.height - r;

winform.setInterval(
    function(){
        var w = winform.plus.width;
        var h = winform.plus.height;
        var r = objState.scale * sphereRadius;

        if(moveDir == 0){ // 下边向左
            objState.offsetX -= step;
            objState.angleZ -= rotateSpeed; // 逆时针滚动旋转
            if(objState.offsetX <= r){
                objState.offsetX = r;
                moveDir = 1;
            }
        }
        elseif(moveDir == 1){ // 左边向上
            objState.offsetY -= step;
            objState.angleZ -= rotateSpeed;
            if(objState.offsetY <= r){
                objState.offsetY = r;
                moveDir = 2;
            }
        }
        elseif(moveDir == 2){ // 上边向右
            objState.offsetX += step;
            objState.angleZ -= rotateSpeed;
            if(objState.offsetX >= w - r){
                objState.offsetX = w - r;
                moveDir = 3;
            }
        }
        elseif(moveDir == 3){ // 右边向下
            objState.offsetY += step;
            objState.angleZ -= rotateSpeed;
            if(objState.offsetY >= h - r){
                objState.offsetY = h - r;
                moveDir = 0;
            }
        }
        winform.plus.redraw();
    }, 20
)

// ==========================================
// 3. 绘图逻辑
// ==========================================
var rgbForm = ::GetSysColor(0xF/*_COLOR_WINDOW*/);
var argbForm = ( (rgbForm  & 0xFF) << 16 ) | (rgbForm & 0xFF00) |  (rgbForm>> 16 & 0xFF) | 0xFF000000;

winform.plus.onDrawForegroundEnd = function(graphics, rc){
    graphics.clear( argbForm );
    graphics.smoothingMode = 4/*_SmoothingModeAntiAlias*/;

    // 变换顶点
    var transformedV = {};
    for(i=1; #vertices){
        var v = vertices[i];
        // 应用旋转：固定X,Y倾斜 + 动态Z轴滚动
        var rx, ry, rz = rotate(v, objState.fixedAngleX, objState.fixedAngleY, objState.angleZ);
        transformedV[i] = {
            x = rx * objState.scale + objState.offsetX;
            y = ry * objState.scale + objState.offsetY;
            z = rz;
        };
    }

    // 准备面并进行深度排序
    var drawList = {};
    for(i=1; #faces){
        var f = faces[i];
        var totalZ = transformedV[f[1]].z + transformedV[f[2]].z + transformedV[f[3]].z + transformedV[f[4]].z;
        ..table.push(drawList, {
            z = totalZ;
            points = {
                transformedV[f[1]].x, transformedV[f[1]].y;
                transformedV[f[2]].x, transformedV[f[2]].y;
                transformedV[f[3]].x, transformedV[f[3]].y;
                transformedV[f[4]].x, transformedV[f[4]].y;
            };
            color = facecolors[i];
        });
    }
    ..table.sort(drawList, function(b){ return owner.z < b.z; });

    // 绘制
    var pen = gdip.pen(0x40000000, 1);
    for(i=1; #drawList){
        var item = drawList[i];
        var brush = ..gdip.solidBrush(item.color);
        graphics.fillPolygon(brush, item.points);
        graphics.drawPolygon(pen, item.points);
        brush.delete();
    }
    pen.delete();
}

win.loopMessage();
